Мобильный буровой комплекс на полуприцепе Идель-270

Классификационный номер ET.02.01.02.16-001.676
Мобильный буровой комплекс на полуприцепе Идель-270

Мобильная буровая система Идель-270 (МБС Идель-270) предназначена для строительства эксплуатационных и разведочных скважин, капитального ремонта скважин, бурения боковых стволов в макроклиматических районах с умеренным и холодным климатом при температуре окружающего воздуха от минус 45 С до плюс 50 С, категория размещения 1 по ГОСТ 15150.


МБС Идель-270 позволяет производить следующие операции (при соответствующей комплектации):

  • передвижение по дорогам всех категорий
  • монтаж-демонтаж агрегата на скважине
  • монтаж и демонтаж скважинного оборудования
  • спускоподъемные операции с насосными штангами, насосно-компрессорными и бурильными трубами
  • механизированное свинчивание и развинчивание колонны НКТ и бурильных труб
  • постановку цементных мостов в скважинах через манифольд вышки
  • разбуривание песчаных пробок и цементных мостов ротором или забойным двигателем
  • ловильные и другие виды работ по ликвидации аварий
  • бурение скважин ротором или забойным двигателем
  • зарезку боковых стволов скважин
  • промывку скважин через манифольд вышки
  • освоение скважин после завершения буровых работ


Базовый комплект поставки

  • Блок вышечно-лебёдочный, комп.
  • Аппарель, комп.
  • Основание буровое (подроторное), комп.
  • Емкость доливная, комп.
  • Мостки приёмные, комп.
  • Ротор буровой в комплекте с клиновым захватом, комп.
  • Вертлюг буровой, шт.
  • Труба ведущая (квадрат), шт.
  • Штропа (2шт.), комп.
  • Комплекс оперативного контроля буровых и ремонтных работ, комп.
  • Канат талевый 1200 м (включая оснастку), шт.
  • ЗИП, комп.
  • Документация сопроводительная и эксплуатационная, комп.


Характеристики Мобильный буровой комплекс на полуприцепе Идель-270
Монтажная база
Полуприцеп с подкатной тележкой
Максимальная испытательная нагрузка на крюке, тс (кН)
337,5 (3 311)
Допускаемая нагрузка на крюке, тс (кН)
270 (2 649)
Условная глубина бурения (бурильные трубы ø127 мм), м
5 200
Условная глубина ремонта (бурильные трубы ø 89 мм), м
12 150
Тип привода лебедки и ротора
Дизельный — от двигателя силовой установки
Мощность дизельного привода
Вариант 1 — 940 кВт (1 260 л. с.) на базе 2-х Doosan PU180 / Вариант 2 — 885 кВт (1 200 л. с.) на базе 2-х Caterpillar C-18
Трансмиссия дизельного привода
МКПП или гидромеханическая (Allison или Caterpillar)
Вышка
Двухсекционная, телескопическая с открытой передней гранью в сборе с кронблоком, с возможностью установки системы верхнего привода
Высота от земли до оси кронблока, м
42
Механизм подъема вышки
С помощью 2-х гидроцилиндров
Механизм телескопирования вышки
С помощью 2-х гидроцилиндров
Балкон верхового рабочего
Автоматически раскладывающийся при выдвижении верхней секции вышки
Емкость магазина балкона для бурильных труб 127 мм, п. м.
5 200
Длина бурильной свечи, м
18,6-25
Основание буровое (подроторное)
Складываемое (параллелограмм)
Высота основания (отметка пола буровой), м
7,2
Просвет от уровня земли до подроторных балок, м
6,0
Талевая система
Крестовая
Диаметр талевого каната, мм
32
Оснастка талевой системы
5×6
Лебедка
Однобарабанная, с дисковой пневматической муфтой; барабан с лентой Лёбуса
Основной тормоз
Механический, ленточный
Вспомогательный тормоз
Гидродинамический с системой охлаждения рабочей жидкости
Вертлюг
ВБ-270
Грузоподъемность, тс (кН)
270 (2 649)
Ротор
Р-700
Диаметр отверстия в столе ротора, мм
700
Допускаемая статическая нагрузка на стол ротора и клиньевой захват, кН
2 649
Диаметр удерживаемых труб (при соответствующей комплектации), мм
73-245
Труба ведущая бурильная
ВБТ
Размер квадратной части, мм
80, 89, 112, 140
Длина трубы ведущей бурильной, мм
11 300, 12 200, 14 000
Мост приемный со стеллажами
Перевозимый или на колесном ходу
Объём доливной ёмкости, м3
10
Аппарель вышечно-лебедочного блока
Сборной конструкции
Высота, мм
300

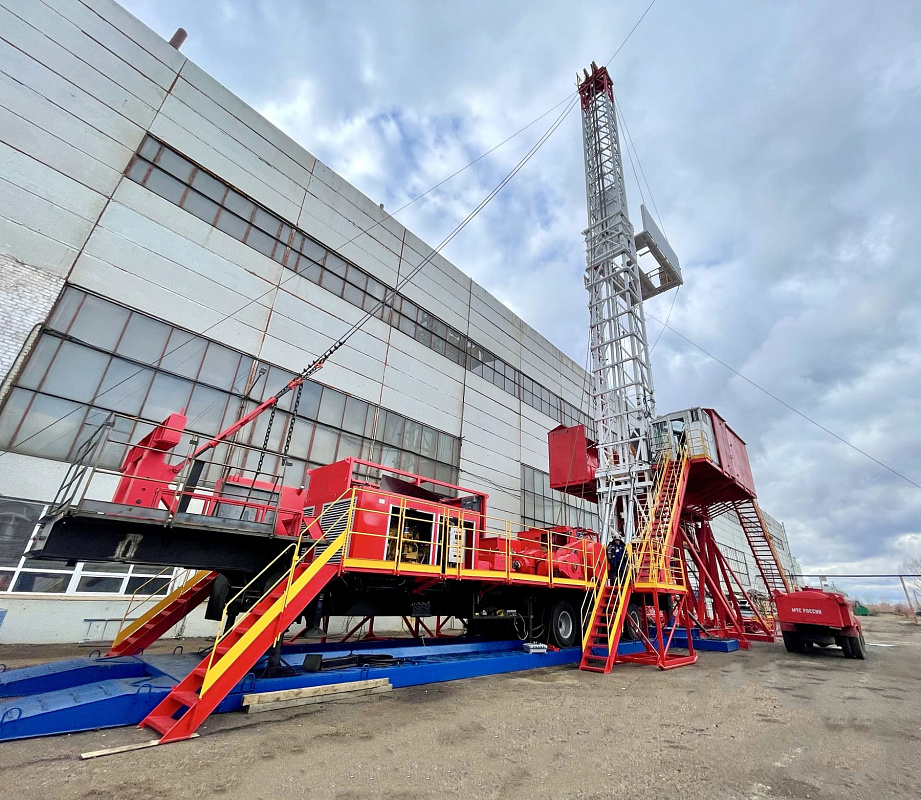

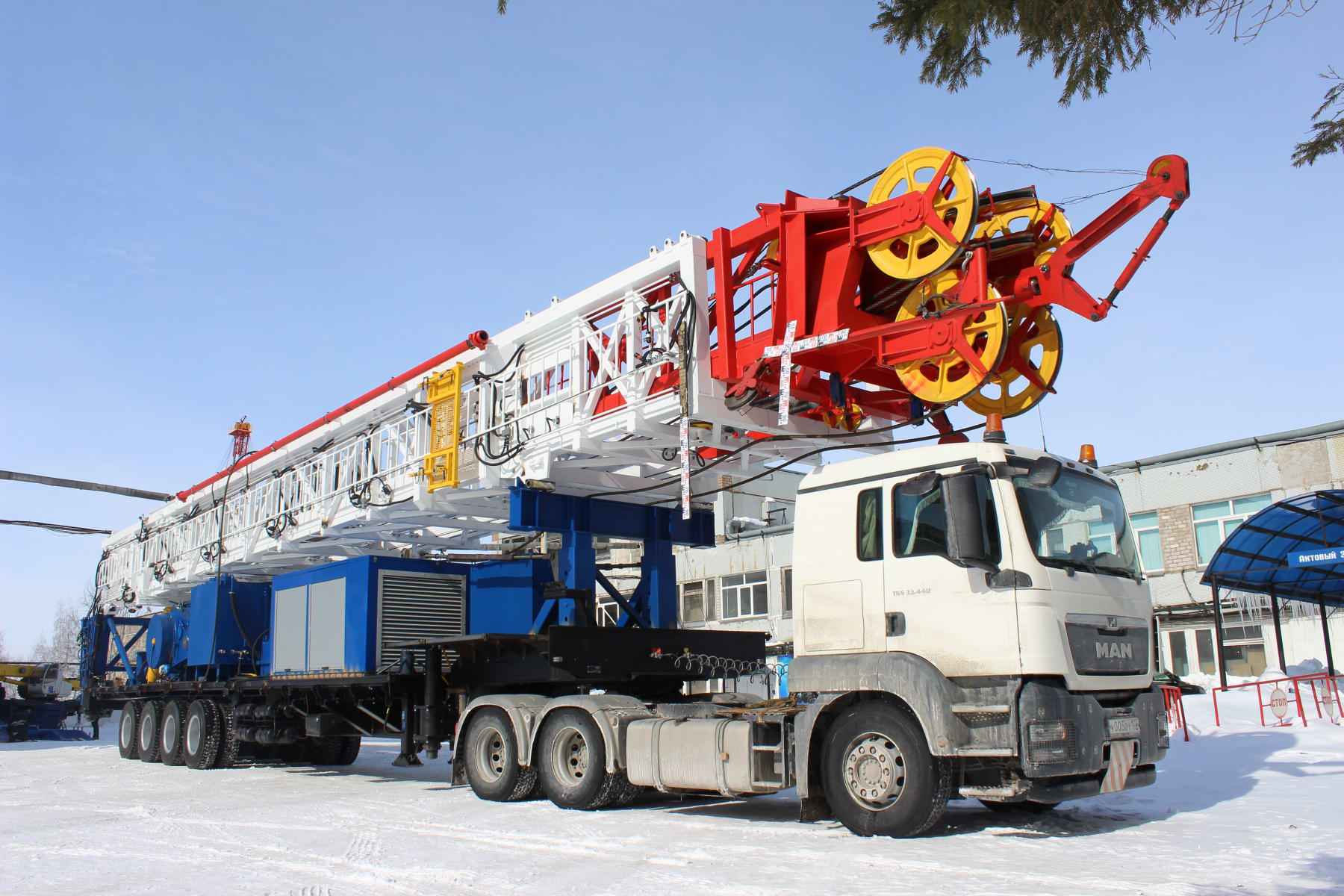

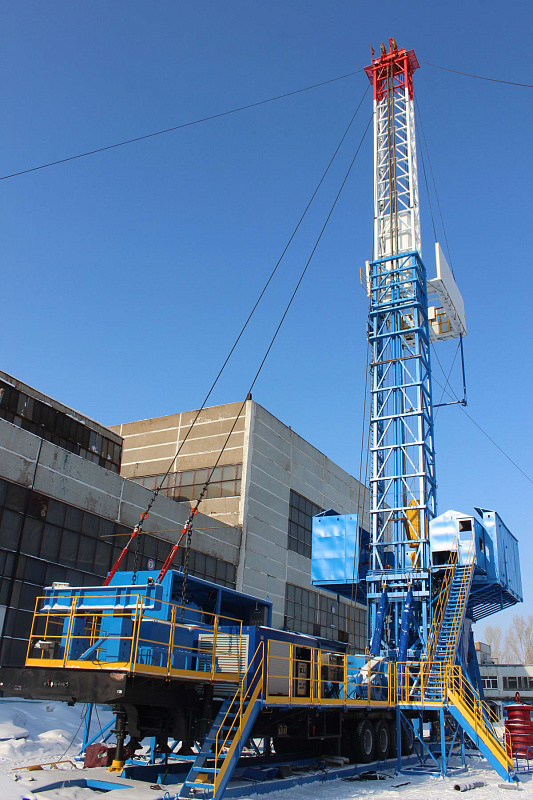

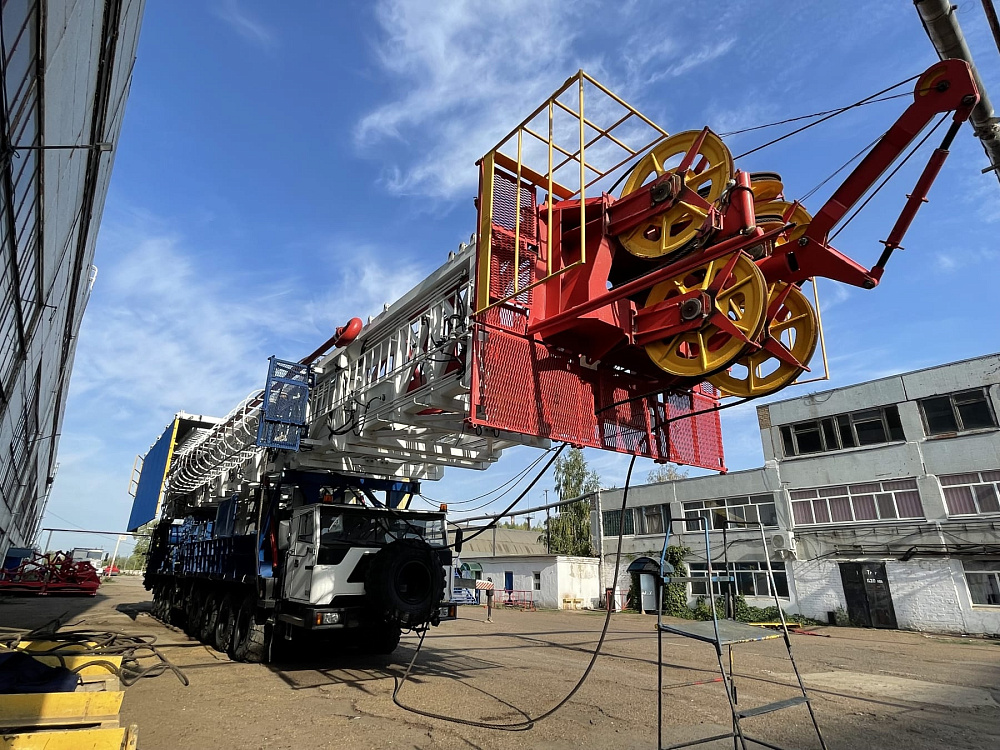

Фото/видео галерея Мобильный буровой комплекс на полуприцепе Идель-270
