Аппарат емкостный цилиндрический для жидких и газовых неагрессивных сред со скоростью коррозии углеродистых и низколегированных сталей не более 0,1 мм/год с номинальным объемом от 2 до 100 м3, с условным давлением от 0,8 до 2,5 МПа (от 8 до 25 кгс/см2) и температурой от -70 до +200°С, предназначен для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности.

Класс опасности рабочих сред 2, 3 и 4.

Жидкость должна иметь плотность не более 1000 кг/м3, температуру, не превышающую температуру кипения при рабочем давлении, и температуру, при которой давление упругости паров не превышает рабочее давление аппарата. Допускается использование аппаратов для хранения жидких и газообразных сред без давления.

Аппараты не предназначены для хранения сжиженных углеводородных газов в складских условиях, для перевозки жидких и газовых сред, для использования их с футеровкой, гуммированием или нанесением других внутренних покрытий.

Материальное исполнение:

1. Ст3сп5 – рабочая температура стенки аппарата от -20 до +200°С
2. 09Г2С-6, 09Г2С-12 – от -40 до +200°С
3. 09Г2С-8, 09Г2С-15 – от -60 до +200°С
4. 12Х18Н10Т – от -70 до +200°С

Изготавливаются три типа аппаратов:

• Тип 1 - горизонтальные для жидких сред;
• Тип 2 - вертикальные для жидких сред;
• Тип 3 - вертикальные для газовых сред.

Аппараты могут оборудоваться наружными или внутренними теплообменными устройствами по АТК 24.218.07-90.

Аппараты типов 2 и 3 предназначены для установки до U района по скоростному напору ветра включительно по СНиП 2.01.07-85.

Вертикальные аппараты типа 2 высотой менее 10 м предназначены для установки в районах с сейсмичностью до 9 баллов по 12-ти бальной шкале. А установка аппаратов высотой более 10 м возможна при условии подтверждения расчетом на прочность от сейсмических воздействий.

Вертикальные аппараты типа 3 предназначены для установки в районах с сейсмичностью менее 7 баллов. Допускается при замене опор-стоек на опоры цилиндрические установка аппаратов типа 3 в районах с сейсмичностью до 9 баллов по 12-ти бальной шкале.

Климатическое исполнение аппаратов:

• При поставке в районы с умеренным или холодным климатом УХЛ1 по ГОСТ 15150.
• При поставке в районы с тропическим климатом Т1 по ГОСТ 15150.

Аппараты емкостные цилиндрические горизонтальные для жидких сред:

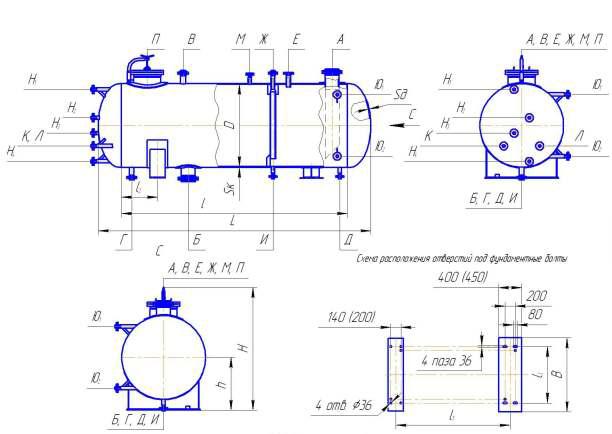

Рис 1. Аппарат емкостный цилиндрический для жидких и газовых неагрессивных сред типа 1

Обозначения: А – ввод продукта, Б – вывод продукта, В – вывод газа, Г – дренаж, Д – для пропарки, Е – для предохранительного клапана, Ж – для встроенного уровнемера, И – резервный, К – для термометра, Л – для термоэлектрического преобразователя, М – для манометра, Н – для указателя уровня, П – люк-газ, Ю1, Ю2 – для камеры уровнемера.
