Днище эллиптическое является конструктивным элементом аппаратов и сосудов, работающих под давлением до 16 МПа или вакуумом.

СП Бомбе производит стальные отбортованные и неотбортованные эллиптические днища по ГОСТ 6533-78 из:

• нержавеющей стали марок 12Х18Н10Т4, 08Х18Н10Т;
• легированной стали марки 09Г2С;
• углеродистой стали Ст20, Ст3;
• зарубежных аналогов: AISI 304, AISI 321 и пр.

Выбор стали осуществляется с учетом таких параметров, как климатические условия объекта, рабочее давление и характеристики хранимого продукта.

Эллиптические днища допускается использовать с оборудованием повышенной опасности, предназначенного для хранения взрыво- и пожароопасных сред. Наиболее широкое распространение они получили в нефтехимической, лакокрасочной и нефтеперерабатывающей отраслях промышленности для таких сварных сосудов, как:

• газгольдеров для хранения пропана, бутана и пропан-бутановой смеси;
• ресиверов для сжатых газообразных сред;
• воздухосборников;
• аппаратов обезвоживания и обессоливания нефти.

Возможно применения в качестве эллиптических крышек для герметизации трубопроводов, в том числе магистральных.

Изготовление эллиптических днищ

Производственные мощности Завода позволяют использовать метод штамповки, так и холодное фланжирование.

Днища штампованные эллиптические изготавливаются гидравлическим прессом из цельных заготовок, которые подбираются в соответствии с диаметром изделия. Ширина стандартного листа стали составляет 1500 мм и 2000 мм.

СП Бомбе производит днища любого диаметра в пределах 1 100 - 3 400 мм.

Конструкция эллиптических днищ

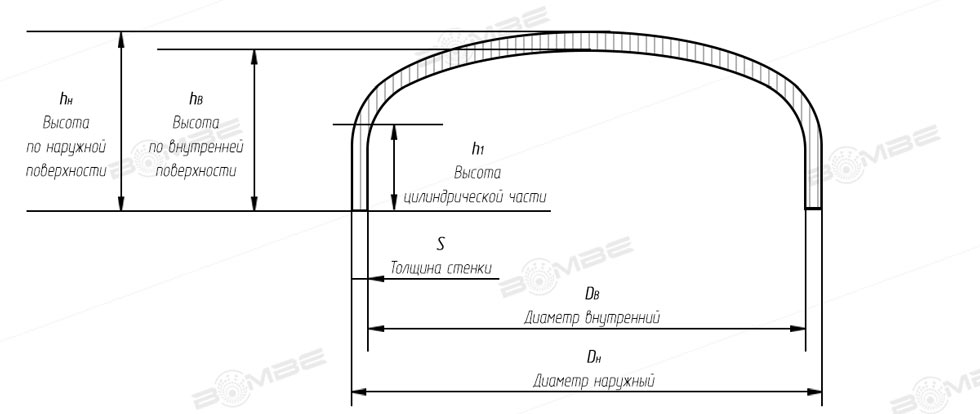

Форма представляет собой две части - эллиптическую и цилиндрическую. Цилиндрический элемент - отбортовка, которая обеспечивает удобную и качественную стыковку днища с обечайкой сосуда.

Размеры эллиптических днищ (толщина стенки, объем, высота, диаметр) регламентируются ГОСТ 6533-78 и ГОСТ 17379-2001, в которых указаны типовые значения для эллиптических отбортованных днищ и эллиптических заглушек.

Преимущества эллиптических днищ

• Точность - за счет использования метода штамповки, геометрия днища получается точной и без окалин.
• Скорость изготовления - применение заготовок позволяет быстро запустить производство.
