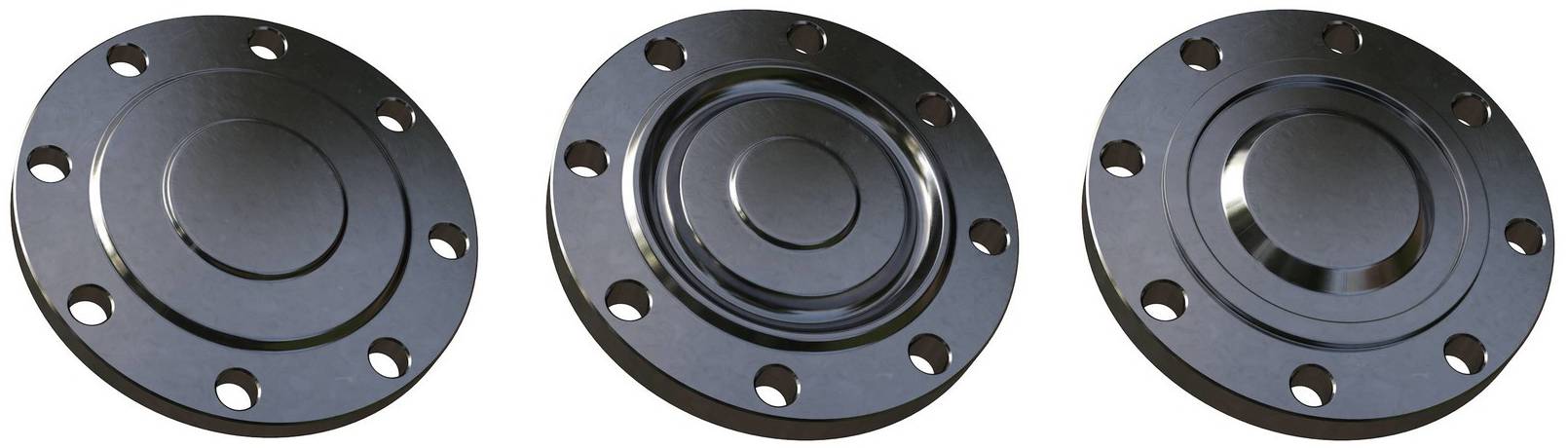

Заглушки ГОСТ 34785-2021 представляют собой важное конструктивное звено для трубопроводных магистралей, которое предназначается для перекрытия потока транспортируемой среды на малый или продолжительный временной отрезок, герметизации трубопровода. Крайне важно обеспечить надежное и правильное функционирование этого элемента, так как от этого будет зависеть безопасность работы всей системы. Заглушки не занимают много места, их техническое обслуживание не требует большого количества усилий. Отличаются удобством и легкостью монтажа и демонтажа в условиях ограниченного пространства.

Строительство нефтяных, газовых, промышленных трубопроводных магистралей является сложным процессом, который осуществляется в несколько этапов. Так как по трубам зачастую транспортируются опасные для окружающей среды вещества, важно внимательно отнестись к герметизации. Кроме того, важно предусмотреть возможность перекрытия определенного участка магистрали для проведения технических и ремонтных работ, а также в случае возникновения аварийной ситуации. Такую возможность и обеспечивают заглушки на фланцевых соединениях.

Особенности изделий

Заглушки фланцевые отличаются от фланцев тем, что не имеют центрального отверстия. То есть с их помощью можно только полностью перекрыть поток транспортируемой среды, а не регулировать его мощность. Благодаря этому удается законсервировать трубный участок на время ремонтно-профилактических работ и так далее.

Изготавливаются из определенных марок стали. Должны отличаться высокой степенью надежности, прочности и герметичности, чтобы справляться с поставленными задачами.

Заглушки могут иметь круглое и квадратное сечение. Во втором случае изделия рассчитаны на номинальное давление не более PN 40. Предназначаются для фланцевых соединений, в которых используются фланцы квадратной формы.

Тонкости проведения монтажных работ

Заглушки ГОСТ 34785-2021 монтируются на стальной фланец трубопровода по классической схеме - в отверстия вставляются болты, затягиваются гайками. Для обеспечения полной герметичности между гладкими поверхностями ставится специальная уплотнительная прокладка. Также она применяется и в болтовом креплении для статического уплотнения при различных эксплуатационных условиях.

Важно контролировать и проверять степень затяжки креплений – от этого будет зависеть качество герметизации. Натяжение на всех точках должно быть равномерным. Периодически гайки нуждаются в подтяжке гаечным ключом, так как в процессе эксплуатации степень затяжки ослабляется.

Отличие от других нормативных документов

Данный ГОСТ был введен в действие относительно недавно, а именно 01.07.2022 года. В отличие от АТК 24.200.02-90 в нем есть размеры DN700 и DN900. Также стала больше толщина заглушек.

В новом ГОСТе отсутствуют DN175 и DN225. Они имеются только в ГОСТ 12836-67. Номинальное давление деталей начинается от PN6,3. Также в новом нормативе введены группы контроля для изделий и два размерных ряда. Перед заказом заглушек ГОСТ 34785-2021 эти моменты нужно принять во внимание, чтобы не возникло путаницы.

Основные требования

К заглушкам предъявляются следующие требования:

1. Изделия производятся в соответствии с государственным стандартом и с конструкторской документацией.
2. Все показатели давления регламентируются ГОСТом 356-80.
3. Соединения уплотняются различными видами прокладок - эластичными, спирально-навитыми, графитовыми, металлографитовыми, овальными. Обязательным требованием является обеспечение полной герметичности при эксплуатации с учетом характеристик транспортируемой среды. Уплотнительную поверхность заглушек под прокладки рекомендуется изготавливать, опираясь на требования, которые предусмотрены НД на эти виды уплотняющих материалов.
4. Функциональность фланцевого соединения любых типовых размеров при применении различных прокладок с учетом окружающих условий, в которых оно будет использоваться, обязательно подтверждается расчетами, данными эксплуатации или соответствующими испытаниями. Проводятся они по общеустановленному принципу.
5. Использование болтов для объединения фланцев и заглушек допустимо только до PN25 и при температурном диапазоне от -40 до +300 °С.

Сфера использования

Заглушки предназначаются:

• для фланцев технических устройств на трубопроводах, соединительных элементов и трубопроводных магистралей;
• для фланцев оборудования, различных приборов и так далее, рассчитанных на PN не выше 16 МПа.

Заглушки ГОСТ 34785-2021 предназначаются для перекрытия отверстий в целях прекращения потока жидких или газоподобных веществ по магистрали. Востребованы в различных сферах: нефтепереработке, газодобыче, энергетике, химическом машиностроении, жилищно-коммунальном хозяйстве.

Уплотнительные поверхности

Исполнения УП заглушек (в скобках указан допустимый диапазон PN, диаметр):

• В - с соединительным выступом (от 0,63 до 4,0 МПа, от 10 до 1200 мм);
• Е - с выступом (от 0,63 до 6,3 МПа, от 10 до 800 мм);
• С - с шипом (от 0,63 до 6,3 МПа, от 10 до 800 мм);
• L - с шипом (от 0,63 до 6,3 МПа) под уплотнения из фторопласта (от 10 до 600 мм);
• М - заглушки фланцевые ГОСТ 34785-2021 с пазом (от 0,63 до 6,3 МПа, от 10 до 600 мм) под уплотнения из фторопласта;
• J - под овальное уплотнение (от 6,3 до 16,0 МПа, от 15 до 400 мм);
• F — с впадиной (от 0,63 до 4,0 МПа, от 10 до 800 мм).

Допустимы и иные исполнения УП заглушек на основании КД и ТУ.

Особенности производства

Для производства могут использоваться различные технологии:

1. Горячая штамповка. Считается наиболее простой и доступной технологией. При этом она выделяется высокой скоростью производства заглушек ГОСТ 34785-2021, точным соблюдением всех технических параметров. Однако данный метод сопровождается достаточно высокой себестоимостью, так как требует существенного потребления электроэнергии оборудованием.
2. Плазменная (газовая) резка с последующей обработкой. Изделие вырезается из листовой стали, после чего точится на станках до размеров по стандарту. Деталь получается высокого механического качества, у нее отсутствуют внутренние дефекты. Однако в результате большого количества производственных отходов себестоимость деталей, изготовленных по данной технологии, все равно остается высокой.
3. Точение. Изготавливаются из сортового проката (в основном круг), при помощи механической обработки на станках. Заглушки получаются высокого качества при использовании этой технологии. Данный метод производства считается самым выгодным, так как состоит преимущественно из основных операций, с минимальным применением вспомогательных.

По согласованию с заказчиком, заглушки большого диаметра могут быть сварными, если швы полностью проплавлены по всему сечению изделия. Разрешен данный метод только при полном проваре. При этом отверстия для крепежных элементов должны находиться за его пределами. После сварки качество швов заглушек фланцевых обязательно проверяется РК или методом, подразумевающим использование ультразвуковых волн.

На уплотнительных поверхностях недопустимо присутствие вмятин, задиров, трещин, раковин и любых механических повреждений. На заглушках с исполнением J не должно быть неметаллических частиц, захваченных в сварном шве или на границе раздела сварного шва, а также волосовин, которые выходят на поверхность.

Перед реализацией готовых изделий в обязательном порядке проводится контроль качества, предусматривающий прохождение нескольких этапов. Он включает проверку точности геометрических размеров заглушек ГОСТ 34785-2021, определение химического состава материала, механических свойств используемой стали. Также совершается исследование микро и макроструктуры. На основании полученных результатов изделия проходят аттестацию на соответствие заданным ТУ, нормам и требованиям. К каждой партии заглушек прикладывается паспорт.

Материалы, используемые для производства

Для изготовления могут использоваться различные марки стали:

• углеродистые рядовые и качественные - Ст3сп, ст20;
• низколегированные сорта - 09Г2С, 10Г2;
• коррозионностойкие - 12Х18Н10Т, 10Х17Н13М2Т;
• легированные - 15Х5М, 20Х3МВФ, 13ХФА и другие.

Материал подбирается в зависимости от эксплуатационных условий (давления, температурного режима, особенностей транспортируемой среды, коррозионных характеристик), материала изготовления фланцевого соединения, для которого предназначается заглушка.

Конструктивные детали для трубопроводных магистралей выполняются из проката, поковок и штамповок со степенью текучести не меньше 215 МПа при температурном режиме +20 °С. Качество и характеристики сырья для производства заглушек ГОСТ 34785-2021 обязательно подтверждаются соответствующими сертификатами. Предварительно оно проходит термическую обработку в соответствии с конструкторской документацией. Крепежные элементы выполняются из той же стали, что и заглушка, само соединение.

Преимущества

Заглушки имеют следующие достоинства:

• высокий показатель прочности, способность выдерживать высокое рабочее давление, что особенно важно при установке в промышленных трубопроводных магистралях;
• продолжительный эксплуатационный срок;
• отличный показатель стойкости к коррозии (дополнительно заглушки ГОСТ 34785-2021 могут быть окрашены или оцинкованы для более надежной защиты);
• инертность к химическим средам, что позволяет эксплуатировать их в промышленных трубопроводах с различной транспортируемой средой;
• относительная простота изготовления и низкая себестоимость, что позволяет предложить покупателям выгодные цены на изделия (заглушки являются отличной альтернативой запорным кранам и прочей дорогой арматуре);
• обеспечение высокой степени герметичности;
• высокая надежность, так как отсутствуют движущиеся или сменные детали, соответственно, в заглушках просто нечему выходить из строя, их не придется ремонтировать в ходе эксплуатации;
• относительно небольшой вес в сравнении с задвижками и так далее (не создается дополнительная нагрузка, облегчается процесс монтажа и транспортировки).
